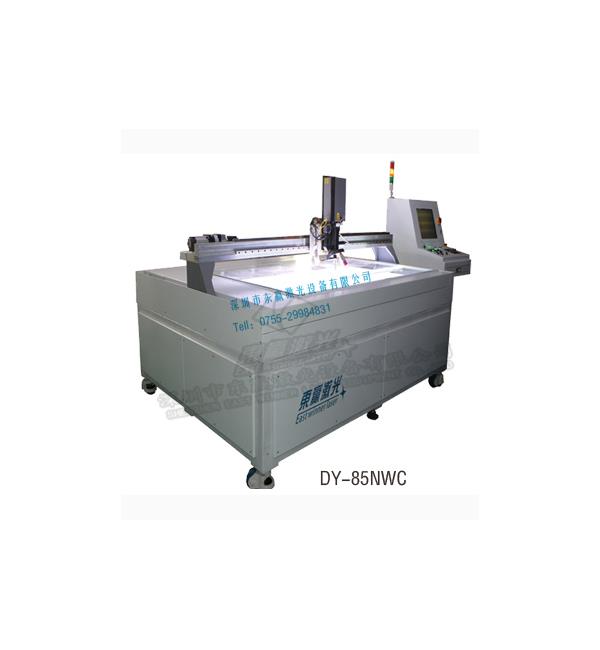

本機器適用于IPS、TFT、OLED系列液晶面板，亮點亮線修復，適用面板尺寸最大85寸。修復不良現象：亮點、暗點、斷半線、豎彩線、豎彩黑線、單豎黑線、雙豎黑線等。
主要用途：
所述的光學檢查中的電性檢查，只能消極地找出像素缺陷的位置，而激光 修補的目的，是進一步地希望能將有缺陷的部分加以改正，使原本篩選出來要丟棄浪 費的產品，修補成可接受的產品。以目前可以接受的產品標準，首先是絕對不能有線 缺陷；其次，目前許多產品有“無亮點保證”，因此也不能有像素是一直發光的亮點， 但可以某種程度地接受少數暗點。所以激光修補的對象，是以線缺陷和亮點為主。
激光修補的方式：
熔接：在有二層金屬相互重疊的跨越之處，以適當能量和波長的激 光，可將金屬化開而熔接在一起，使兩個原本不相連的電極形成短路。在設計時需考 慮重疊面積的大小與其和周邊其他金屬的距離。在單層金屬布線之外，以適當能量和 波長的激光，可將金屬化開而切斷原來的布線。在設計時需要考慮寬度的大小與其和 周圍其他金屬的距離。
一般項目
工作限高
50 mm （含）以下
工作限重
30公斤
外型尺寸
2200 x 1800 x 1880 (mm)
機器重量
2500 公斤 （含）以下
● 適用LCD面板尺寸 最大80寸
● 點(3umX 3um), 線(長3umX125um ), 塊 (125um X 125um), (修補放大比率 20倍)
● 影像拍照、存檔與上傳
● 光閘紅光與紅框雙重顯示
● 光閘尺寸、鏡頭倍率及雷射功率參數儲存與選用
● 開放式XYZ軸光學尺，可精確定位
● AOI（TXT）鏈接到驅動器的位置坐標的缺陷
● 自動補償影像中心及鏡頭焦距誤差
● 檯面正壓吹浮功能及負壓吸附功能
● 工作臺具備震動隔離器
● 無熔絲保護斷路器保護
● 安全設備不尋常的緊急停止
● 工作環境溫度 21℃+ / -2℃
● 工作環境濕度 55 ± 5％RH
雷射系統
雷射類型
NEW WAVE Polaris ST ND-YAG.
波 長
1064 / 532 nm 雙波長
輸入功率
30mJ(532 nm).
顯微鏡頭
Mitutoyo VMU-L 4Lens auto-revolver.
鏡頭
5倍(觀察)、10倍、20倍、50倍(修補、LCD專用)
操作模式
Auto .
調整差質
Within ± 10μm.
光束模式
長型 / 方型及θ角± 45 °旋轉、可調
工作平臺
工作平臺尺寸
820 mm X700mm
XY軸移動範圍
820 mm X 750 mm
XY軸移動速度
over 50 mm/second
Z軸移動範圍
50 mm
操作模式
XYZ 軸四段電控
顯像系統
電腦系統
機架式電腦、影像擷取卡、顯示卡、軸卡
顯示器
17 吋 LCD 顯示器（含）以上
取像機
CCD watec WAT-221s.NTCS。
放大倍率
75、364、750、1820.
光源
可調，同軸光源與光班光源及 LED 背光模組
顯像系統
電腦系統
機架式電腦、影像擷取卡、顯示卡、軸卡
顯示器
17 吋 LCD 顯示器（含）以上
取像機
CCD watec WAT-221s.NTCS。
放大倍率
75、364、750、1820.
光源
可調，同軸光源與光班光源及 LED 背光模組
乾燥燒結系統
1、定影加熱時間和溫度控制
2、移動定位自動加熱和乾燥過程
氣電規格
1、輸入電源：AC單相220V，50 ～ 60HZ，10A
2、氣壓：6公斤/平方厘米。
